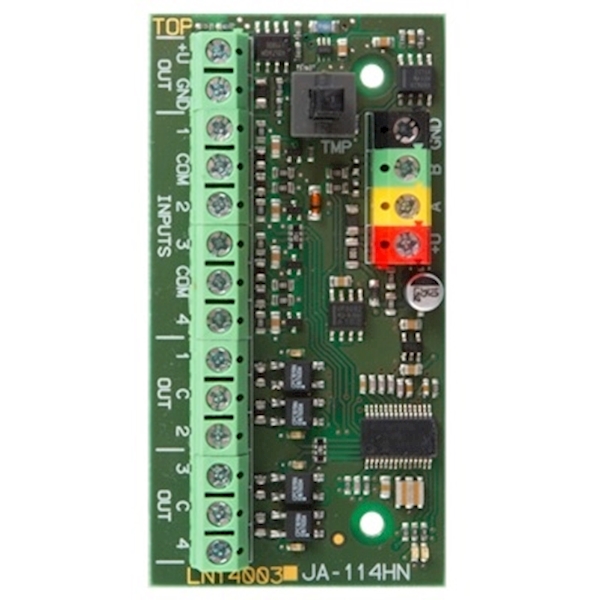

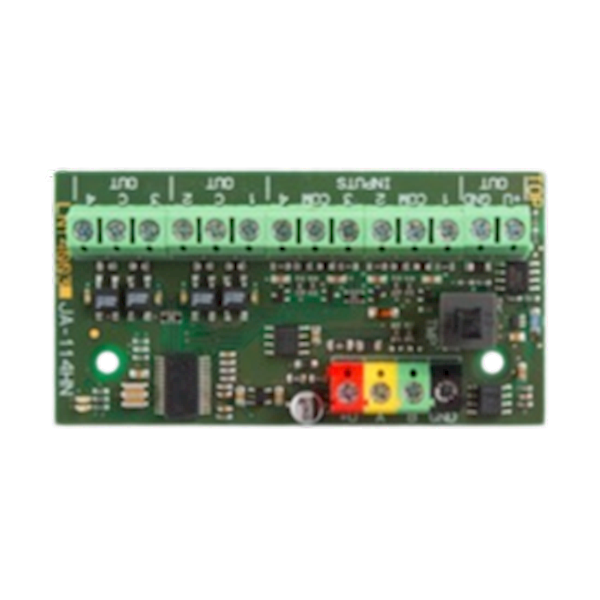

Een busmodule, die vier bedrade ingangen met instelbare EOL-weerstandswaarden, vier galvanisch gescheiden signaal-PG-uitgangen en een extra voeding, beschermd met een elektronische zekering
Naast de weerstand van het EOL-type, kunnen de waarden van weerstanden ook worden ingesteld voor de ingangen
De uitgangen zijn uitgevoerd als galvanisch afgescheiden eenheden (telkens twee hebben een gemeenschappelijke C-terminal)
De module bezet vier posities in de centrale en is uitgerust met één sabotagesensor voor en één achter

BUS aansluitmodule met 4 in- en uitgangen

Compatibel met	F-Link 1.4.0 of hoger
Voeding: via de bus van het bedieningspaneel	12 V (9…15 V)
Verbruik van de back-up modus	25 mA + verbruik van de aangesloten apparaten
Actueel verbruik (maximum) voor kabelselectie	25 mA + verbruik van de aangesloten apparaten
Maximale toelaatbare belasting van een uitgang +U (elektronische zekering)	200 mA
Maximale stroom / spanning geschakeld door elke uitgang	500 mA / 38 V
Max. gemeten weerstand op een ingang	20 kOhm
Max. lengte van de toevoerdraden van de ingangen	100 m
Maten	77 x 40 x 31 mm
Classificatie	veiligheidsniveau 2 ACE type B, in overeenstemming met: EN 50131-1, EN 50131-3
Omgeving	II. indoor, algemeen, in overeenstemming met EN 50131-1
Bedrijfstemperatuurbereik	-10 °C tot +40 °C
Deze voldoet ook aan de eisen van	EN 50130-4, EN 55022
