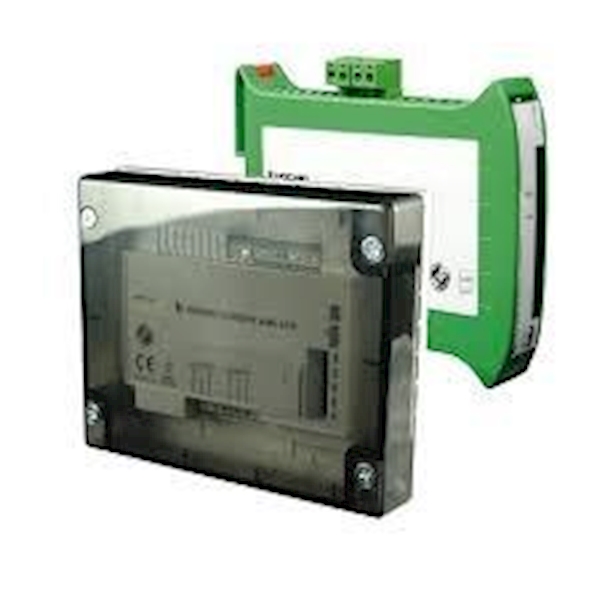

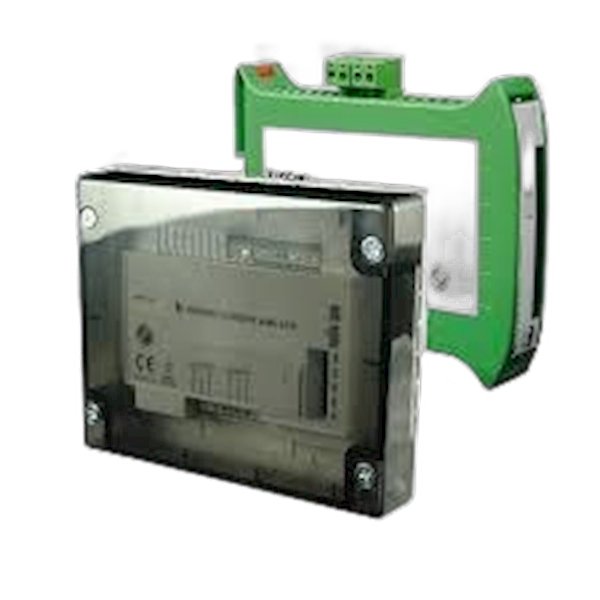

Single Zone Monitor with SCI
Specificaties
Bestelcodes:
CHQ-SZM2(SCI): Module met SCI
CHQ-SZM2/DIN(SCI): DIN-module met SCI
Bedrijfsspanning
17 - 41 V DC
Ruststroom
260 μA
Stroomverbruik
22 mA ± 20% (polling)
Stroom bij kortsluiting
8 mA
Maximale kortsluitstroom
1 A
E.O.L apparaat
TE-RH-E (polariteitsgevoelig)
Zone spanning
15.3 V - 17.1 V
Zone weerstand
Maximaal 50 Ω
Zone capaciteit
Maximaal 0.3 μF
Detectoren per zone
Geen limiet: DCA, DFB, DFE, CCP-E
Maximaal 6: SLG, SLK, SLR, SIF, SIH, SIJ, DCC, DCD, DFJ
Slechts één detector: SPB-ET, SPC-ET, SRA-ET, HF-24 (geen andere detectoren toegestaan)
Maximaal 3: DRD-E
Bedrijfstemperatuurbereik
-10 °C tot +50 °C
Opslagtemperatuurbereik
-30 °C tot +60 °C
Maximale luchtvochtigheid
95% RH (niet-condenserend bij 40 °C)
Gewichten & Afmetingen (mm)
CHQ-SZM2(SCI): 328gr.
Afmetingen: L=157 x B=127 x D=35 (module inclusief deksel)
D=79 (module inclusief deksel en CHQ-BACKBOX)
(Voeg 235 g toe aan modulegewicht bij gebruik van CHQ-BACKBOX)
CHQ-SZM2/DIN(SCI) 114gr.
Afmetingen: L=119 x B=108 x D=24
Kleur & Behuizingsmateriaal
CHQ-module & CHQ-BACKBOX: Wit ABS
DIN-module: Groen ABS
Moduledeksel: Halfdoorzichtig zwart ABS als standaard
(Witte versie beschikbaar als CHQ-LID(WHT)
