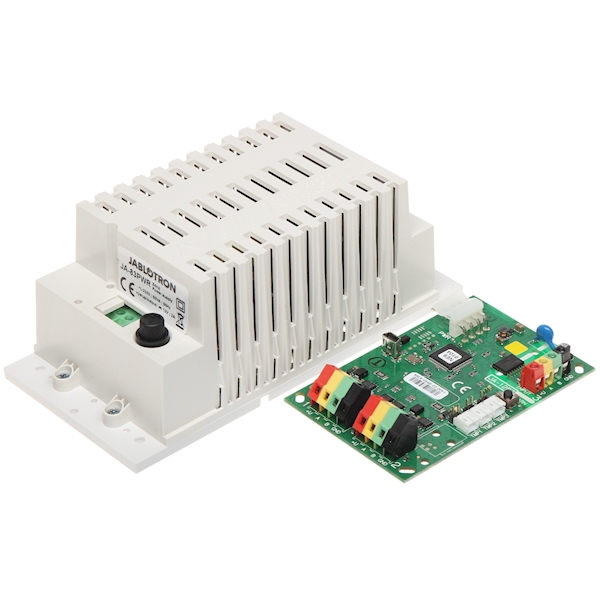

Galvanisch Geïsoleerde BUS versterker
Netspanning (de JA-83PWR-voedingsbron) 90 – 250 V AC
Opgenomen vermogen 50 VA
Zekering T1.6 A/250 V, 5x20 mm
Ingangsdeel
Voeding via de bus van het bedieningspaneel 12 V DC (9... 15 V)
Actueel verbruik:
- in stand-bymodus 10 mA
- voor kabeloptie 10 mA
Uitgangsdeel
Uitgangsspanning typisch 13.7 V DC
Maximale rimpeling 0.1 Vpp
Maximale belastingsstroom 2 A
Galvanisch gescheiden (testspanning 4 kV)
Algemeen
Back-up batterij 12V 7Ah – 18xD
Type back-up batterij, lood, gel
Zwakke batterij-peil ≤ 10.9 V
Bescherming tegen het diepe ontladen ≤ 9.7 V
De maximale tijd voor het opladen van de back-up batterij <72 h/80% C voor 18 Ah
Gewicht van de module PCB 45 g
Gewicht van de voedingsbron JA-83PWR 360 g
Afmetingen van de PBC 102 x 66 x 14 mm
Afmetingen van de stroombron 170 x 80 x 65 mm
Afmetingen van de kunststof behuizing PLV-PC-L 357 x 297 x 105 mm
De kunststof behuizing PLV-PC-L wordt niet meegeleverd!
Classificatie veiligheidsgraad 2/milieuklasse II
Opmerking: alleen gelding voor installatie in een kunststof behuizing PLV-CP-L of een andere kast van veiligheidsgraad 2 of een hoger gecertificeerd apparaat.
- volgens EN 50131-1, EN 50131-6
- omgeving Algemene oplossing voor intern gebruik
- bedrijfstemperatuurbereik -10 tot +40 °C
- operationele vochtigheid 75 % RH, niet-condenserend
- certificatie-instantie Trezor Test s.r.o. (nr. 3025)
Ook in overeenstemming met EN 60950-1, EN 50130-4, EN 55022
