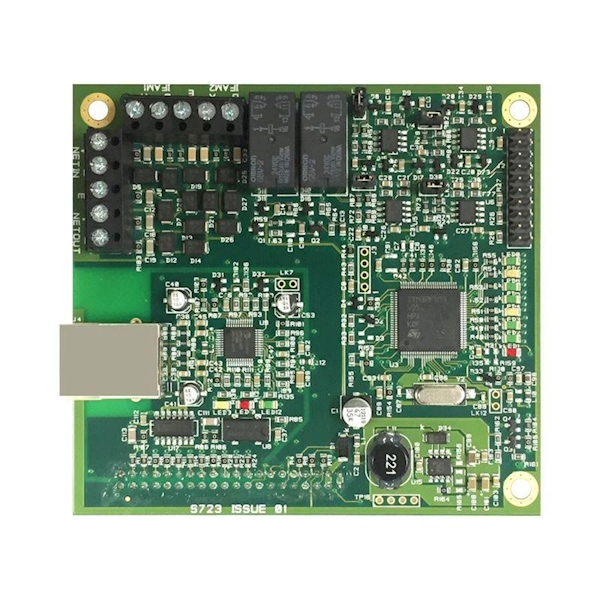

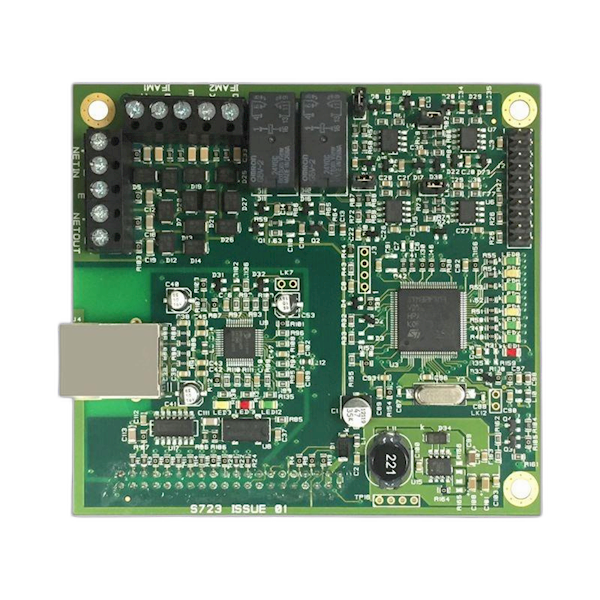

K2008 L@titude Network Module (Ethernet and IFAM)
Specificaties
Bestelcode
K2008
Bedrijfsspanning
24V DC
Protocol
RS485
Indicatoren
LED 1 – Hartslag (Rood)
LED 2 – TX-communicatie Latitude-netwerk (Groen)
LED 3 – RX-communicatie Latitude-netwerk (Groen)
LED 4 – Interne fout Latitude-netwerk (Geel)
LED 5 – TX-communicatie Schraner-interface (Groen)
LED 6 – RX-communicatie Schraner-interface (Groen)
LED 7 – Interne fout Schraner-interface (Geel)
LED 8 – SPI Bus-communicatie voor processors (Groen)
LED 9 – Duplexstatus (Geel), Full Duplex – aan, Half Duplex – uit
LED 10 – Ethernet “engineering interface”
LED 12 – Ethernet “engineering interface”
Baudrates
Onafhankelijk selecteerbaar voor communicatie in- en uitgaand via Latitude Paneelinstellingen:
19200
115200
128000
Maximale afstand tussen netwerknodes
1200 m
Aanbevolen netwerkkabeltypes
Tot 600 m tussen netwerknodes
Belden 9721
Tot 1200 m tussen netwerknodes
Belden 9860
